船用變頻器電纜
- 品牌：???“和字”牌紅旗電纜
- 型號：???CBPJ85/SC、CBPJ86/SC
產品用途：主要適用于額定電壓06/1KV及以下船用變頻調速器電力系統。
產品優點：具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并進行有效的電磁干擾，降低變頻電機的噪音，保證系統穩定運行。
產品采用標準：Q/321084HL35-2016 結構設計：IEC60092-350,353；導體：IEC60228 ；絕緣：IEC90092-351；；阻燃IEC60332-3A

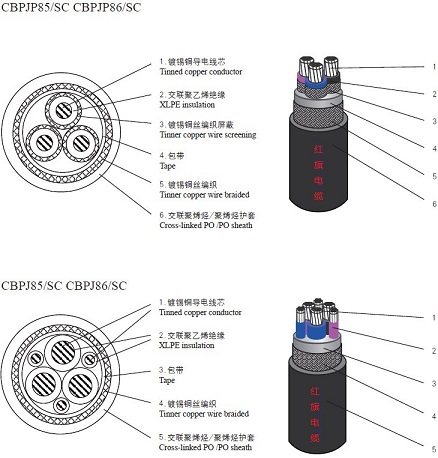

產品結構圖：
型號規格、額定電壓、燃燒特性及定義:
|
型 號 |
芯數 |
標稱截面（mm2） |
額定電壓 |
溫度 （℃） |
| CBPJP282/SA、CBPJP285/SC、 CBPJP286/SC、CBPJVP282/SA、 CBPJPJP285/SC、CBPJPFP286/SC、 CBPJP82/SA、CBPJP85/SC、 CBPJP86/SC、CBPJVP82/SA CBPJPJP85/SC、CBPJPFP86/SC、 CBPJ82/SA、CBPJ82/SA、 CBPJ85/SC、CBPJ86/SC、 CBPJV82/SA、CBPJPJ85/SC、 CBPJPF86/SC、 |
3 |
4~240 |
0.6/1 | 90 |
|
3+3E |
主線芯： 4~240 接地線芯： 1~50 |
|
S |
成束燃燒 |
C |
無鹵、低煙、低毒 |
A |
有煙有酸有毒 |
|
CBP |
船用變頻器電纜 |
T(省略) |
銅 |
J(YJ) |
交聯聚乙烯絕緣 |
|
V |
聚氯乙烯內護 |
PJ |
熱固性交聯聚烯烴內護 |
PF |
熱塑性交聯聚烯烴內護 |
|
P |
鍍錫銅絲或裸銅絲分屏蔽 |
P2 |
銅帶+泄擾線分屏蔽 |
P3 |
鋁塑復合帶+泄擾線分屏蔽 |
|
8 |
鍍錫銅絲編織鎧裝 |
9 |
鍍鋅鋼絲編織鎧裝 |
2 |
聚氯乙烯外護 |
|
5 |
熱固性交聯聚烯烴外護 |
6 |
熱塑性聚烯烴外護 |
|
- |
主要技術特點:
1、成品電纜導體直流電阻符合IEC 60228的有關規定。
2、成品電纜經受交流電壓3.5kV/5min不擊穿;
3、電纜導體長期允許最高工作溫度為90℃;
4、電纜在100MZ時傳輸阻抗等于或小于100Ω/M,電纜理想的屏蔽抑制系數等于或小于0.01;
5、電纜抗外磁場干擾能力：在磁場強度為400A/M、50HZ的外磁場中，線芯間感應 電壓不大于0.1V;
6、電纜抗靜電能力：在靜電放電試驗電壓為10KV時，線芯間感應電壓不大于0.1V。
